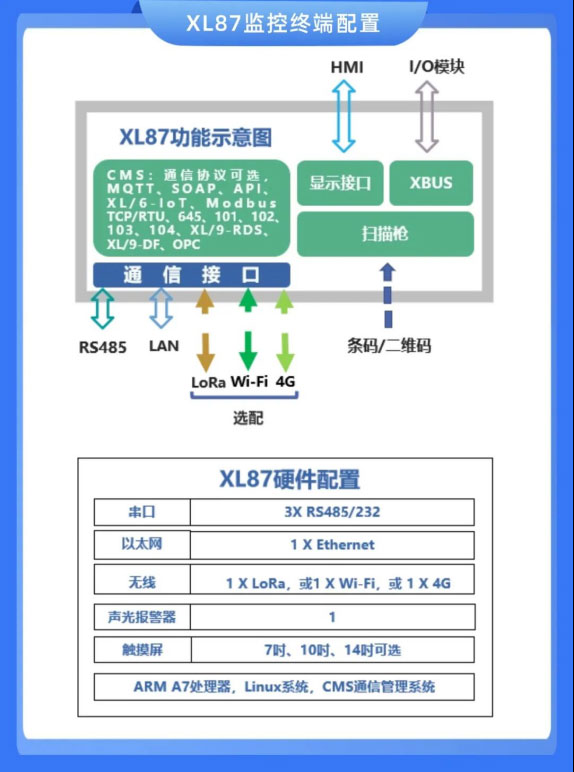

一、XL87監控終端簡介

XL87監控終端，是構建工廠數字化的節點裝置，旨在實現機器設備和生產管理的智能化升級，朝向工業4.0邁進。

XL87監控終端，以一套生產設備、一條產線、或是多臺相關聯的機器設備作為一個監測對象，可實現設備數據采集、運行狀態監測、物料追溯、設備信息讀取、機器啟?？刂频裙δ?。

二、功能應用

數據采集

采集運行狀態（啟動、運行、待機、停機、故障、試機）、產量、工藝參數（轉速、時間、壓力、溫度、流量、位移、振動）、能耗（用電參數及電能消耗，汽、氣、水消耗）等生產管理所需數據，并進行通信協議轉換、數據處理，上傳至上位平臺軟件。

統計與分析

狀態變化時間及狀態持續時間、產量、設備OEE、各時段能耗，以及用戶需要的其它經濟性能指標計算。

設備監測

設備完好狀態、劣變程度分析，保養、維護、維修提醒、預警。

物料、設備追溯

讀取物料編碼信息，設備、配件、工具等編碼或RFID電子標簽身份信息，記錄物料加工信息和設備運行數據。

發送協助信號

向維修辦公室、倉庫等部門發送信號，獲取協助。

數據交換

支持MySQL數據庫，可與MES、ERP，及其它系統交換數據。

遠程操作與維護

支持遠程配置、調試、維護、系統更新。

三、場景應用

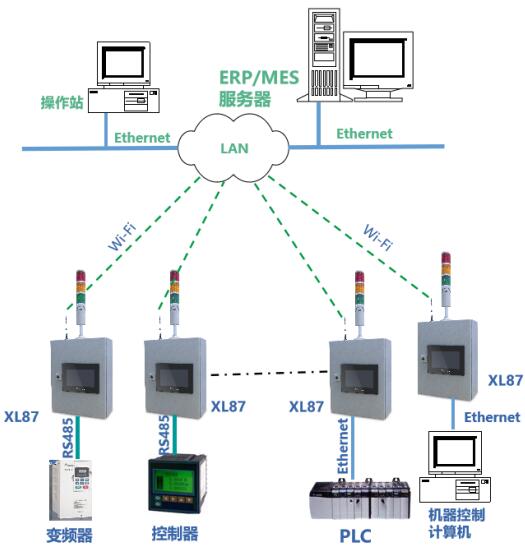

Wi-Fi通信適用場景

工廠車間內的數據采集和無線傳輸，且有局域網Wi-Fi覆蓋的區域，從采集點通過LAN直接推送數據至平臺服務器。

應 用

作為企業 MES、ERP等系統的數據采集終端，讀取智能化程度更高、控制系統更復雜及數據量更大的機器設備運行數據：

質檢環節測試檢測設備、元器件IQC檢測儀器等；

大容量PLC、專業工控機等控制系統的數據。

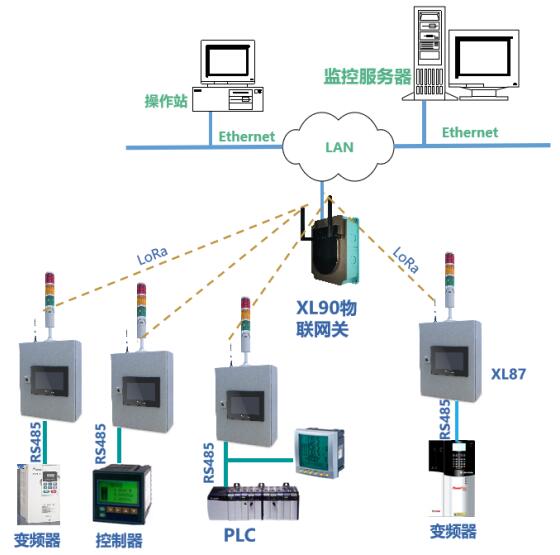

LoRa通信適用場景

采集點數據量小，需Ethernet、RS485 等通信口，采集多臺設備。

可擴展多個XLDX、XLAI、XLAO等I/O模塊，采集運行、工藝信號，輸出開關量起、停設備。

LoRa頻段可按不同國家、地區規定供貨。

XL90物聯網關作為無線接收端，進行協議轉換，數據轉發。

應  用

采集空壓、制冷、配電等設備運行數據；

采集機加工設備、電焊機等設備運行數據。

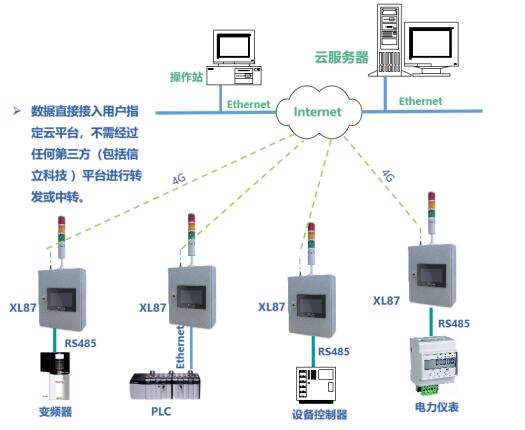

4G通信適用場景

用于泵房、污水處理廠、自來水廠等距離較遠的地方，采集設備數據和遠傳。

支持全網通4G通信，可接入中移動One NET，華為、阿里、亞馬遜等公有云，或企業私有云。

應  用

環保設備運行監控：設備狀態、用電，VOC、SO₂、H₂S等氣體濃度，流量、壓力、溫度、PH值、水質等參數監控。

租賃設備監控：運行狀態（停機、待機、運行、故障時間），以及主要工藝參數監控。
